Caudalímetro Canal Abierto Ultrasónico OUF – VIX Chile

¿Qué es el caudalímetro canal abierto OUF?

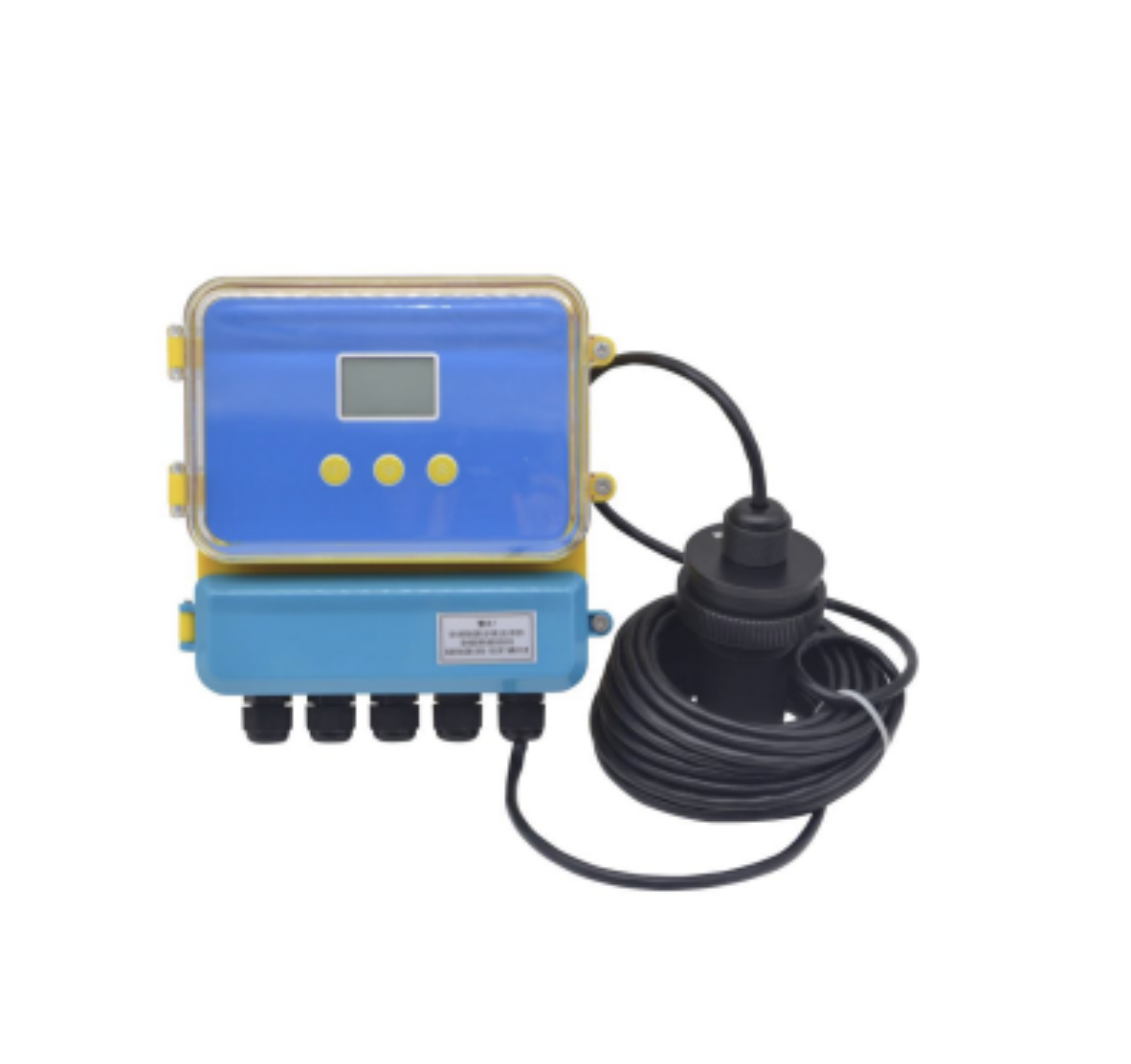

El caudalímetro canal abierto ultrasónico OUF es un instrumento de medición que utiliza ondas ultrasónicas a través del aire, sin contacto directo con el líquido, para calcular el nivel y el caudal en canales abiertos, vertederos y flumes.

Este principio de medición lo hace especialmente adecuado para aguas residuales, líquidos sucios o corrosivos, donde los sensores de contacto presentan mayor desgaste o fallas.

---

Principio de funcionamiento

El sensor ultrasónico mide la altura del nivel del agua y, mediante fórmulas normalizadas (según el tipo de canal), calcula el caudal volumétrico.

Es compatible con:

• Vertedero rectangular

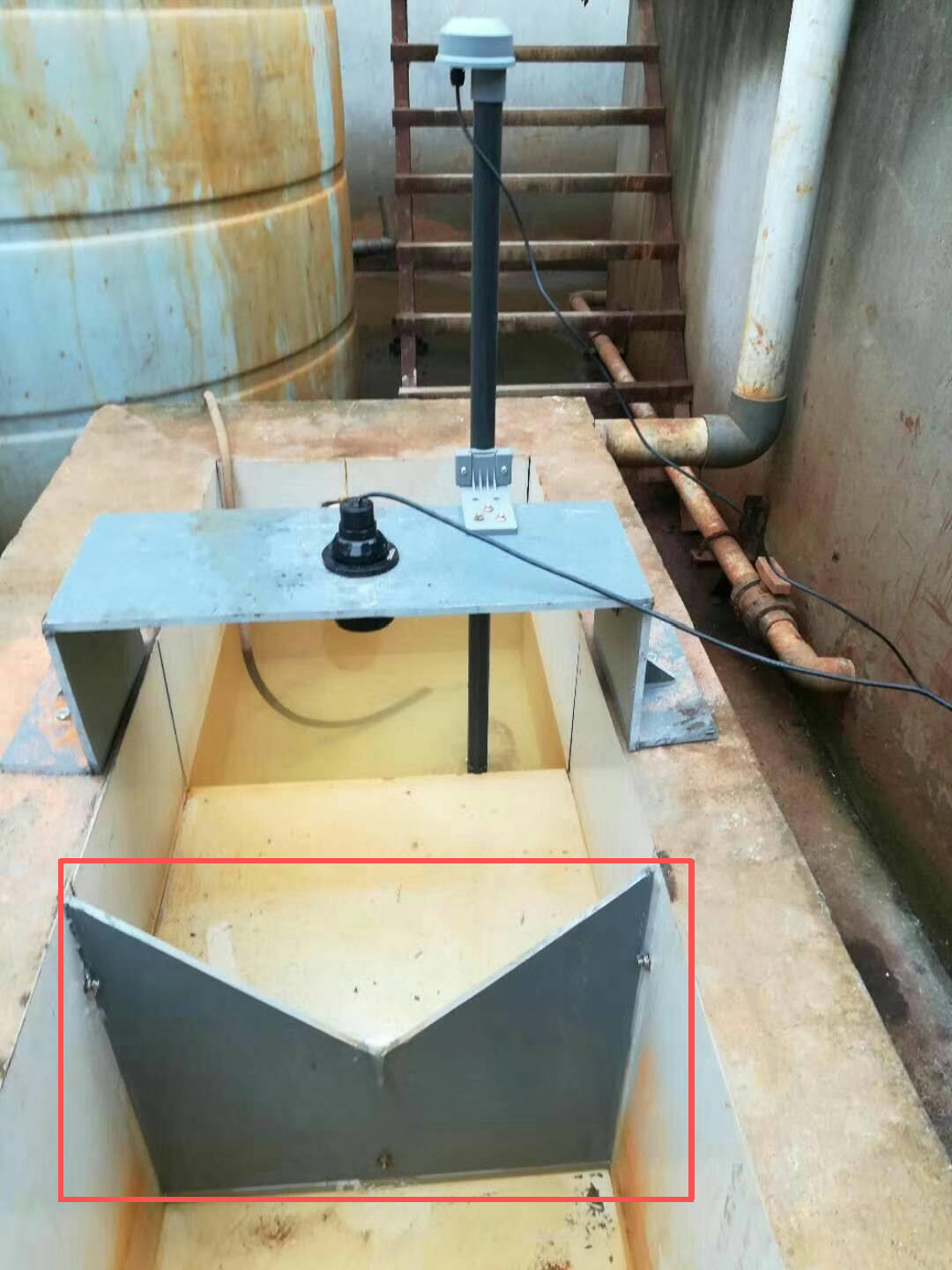

• Vertedero triangular

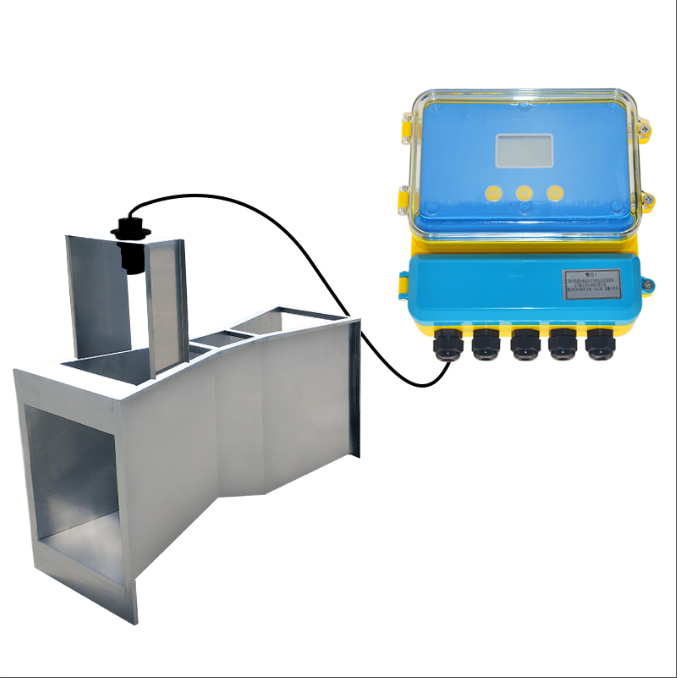

• Flume Parshall

---

Aplicaciones industriales

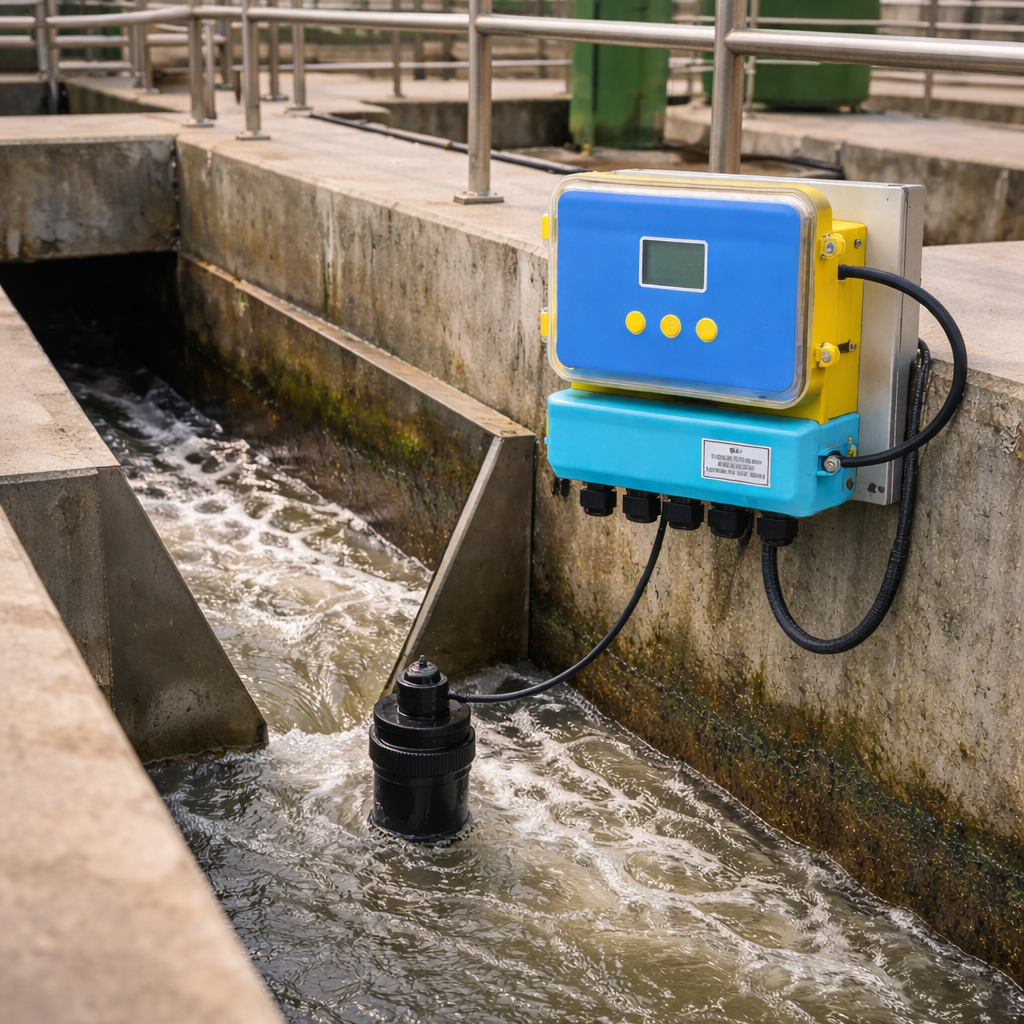

• Canales de abastecimiento de agua urbana

• Canales de entrada y salida en plantas de tratamiento de aguas servidas

• Descarga de efluentes industriales

• Canales de riego agrícola

• Proyectos hidráulicos y de conservación de agua

• Medición de caudal en compuertas de descarga

---

Características técnicas principales

• Medición sin contacto, mayor durabilidad

• No genera pérdida de carga

• Apto para canales de diferentes formas y tamaños

• Medición de caudal y velocidad del flujo

• Amplio rango de medición

• Alta precisión en canales de gran sección

• Puede utilizarse como equipo de calibración para otros medidores de canal abierto

---

Datos técnicos del caudalímetro canal abierto OUF

Medición

• Rango de caudal: 0.1 L/s a 99.999,99 m³/h

• Caudal acumulado máximo: 4.290.000.000 m³

• Rango de nivel: 1 m / 2 m / 3 m

• Precisión de nivel: ±0,5 %

• Resolución: 3 mm o 0,1 %

Precisión de caudal

• Vertederos estándar: ±1 a 5 %

• Vertederos no estándar: ±10 a 30 %

Salidas y comunicación

• Salida analógica: 4–20 mA (sistema de cuatro hilos)

• Salida de relé (opcional):

  • AC 220V / 8A

  • DC 24V / 5A

• Comunicación (opcional):

  • RS485

  • RS232

  • Protocolo MODBUS

---

Alimentación eléctrica

• Estándar: 24 VDC / 100 mA

• Opcional: 220 VAC ±15 % / 50 Hz

• Opcional: 12 VDC, batería o solar

---

Condiciones ambientales

• Temperatura ambiente:

  • Indicador: -20 a +60 °C

  • Sensor: -20 a +80 °C

• Temperatura de proceso: -20 a +80 °C

• Presión de proceso: presión atmosférica

• Humedad: < 90 % RH, sin condensación

---

Construcción y protección

• Grado de protección:

  • Indicador compacto: IP67

  • Sensor: IP68

• Material del sensor:

  • Estándar: ABS

  • Opcional: PVDF / PTFE (ambientes corrosivos)

• Rosca de instalación del sensor: M48 x 2 mm

---

Versiones disponibles

• Tipo compacto

• Tipo remoto (cable estándar 10 m, opcional hasta 100 m)

---

Selección de modelo (resumen)

• Tipo de estructura: Compacto o remoto

• Tipo de canal: Rectangular, triangular o Parshall

• Rango de nivel: 1 m / 2 m / 3 m

• Alimentación: 24 VDC o 220 VAC

• Comunicación: RS485 o RS232

• Material del sensor: ABS, PVDF o PTFE
